경동나비엔 심야전기보일러를 사용하는데 전체적으로 난방이 안되는 경우

■ 예상 원인
1. 실내온도 조절기 설정이 잘못된 경우
2. 분배기 밸브가 모두 잠긴 경우
3. 외장형 순환펌프에 이상이 발생한 경우
4. 난방배관에 공기가 차 있는 경우
5. 보일러 내부 누전차단기가 떨어진(꺼짐 상태) 경우
6. 부품에 이상이 발생한 경우

보일러 본체 온도가 50도 이상인 경우

■ 조치 방법
1. 실내온도 조절기 난방 설정상태를 확인해 주세요.

① 실내난방 기능을 사용하는 경우
ㄴ 현재온도보다 희망(설정)온도를 높게 설정했는지 확인해 주세요.



② 예약난방 기능을 사용하는 경우
ㄴ 실내난방 기능으로 설정하고 난방이 되는지 확인해 주세요.



③ 외출 기능이 설정되어 있는 경우
ㄴ 실내난방 기능으로 설정하고 난방이 되는지 확인해 주세요.

2. 난방 분배기 밸브가 정상적으로 열려있는지 확인해 주세요.

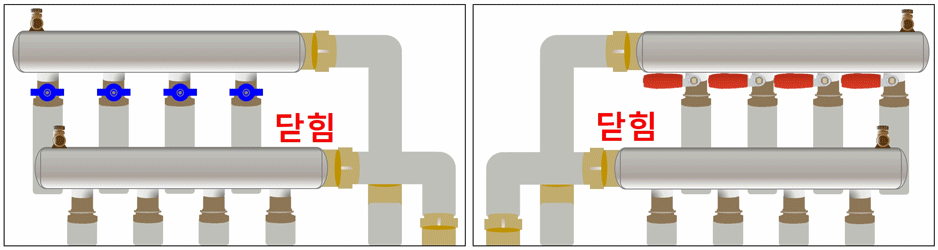

난방 분배기 밸브 확인

[TIP] 난방 분배기 밸브 위치 및 열림/닫힘
난방 분배기는 보일러 근처 또는 싱크대 밑에 설치되어 있습니다.
(*원룸은 난방 분배기가 없습니다.)

분배기 밸브는 분배기 배관과 나란히 일자가 되도록 되어야 열린 상태이며, 직각이 된 경우는 잠김 상태입니다.
※ 난방 분배기 밸브가 잠긴 경우에는 분배기 밸브를 열어 주세요.

3. 시스템각방을 사용하는 경우 실내온도 조절기 설정상태와 구동기 전동밸브의 열림 상태를 확인해 주세요.
(*각 방마다 실내온도 조절기가 설치되었다면 시스템각방입니다.)
① 실내난방 기능 선택 후 현재온도보다 희망(설정)온도를 높게 설정해 주세요.
② 설정한 방의 구동기 전동밸브가 열려있는지 확인해 주세요.

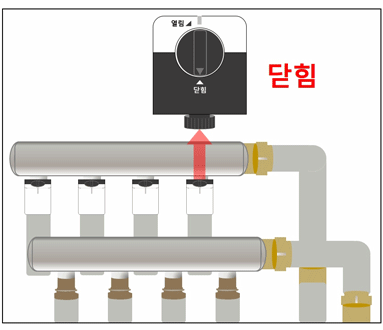

구동기 전동 밸브 확인

※ 구동기 전동밸브가 열리지 않는다면 시스템각방 업체로 연락하세요.

4. 외장형 순환펌프 가동상태를 확인해 주세요.

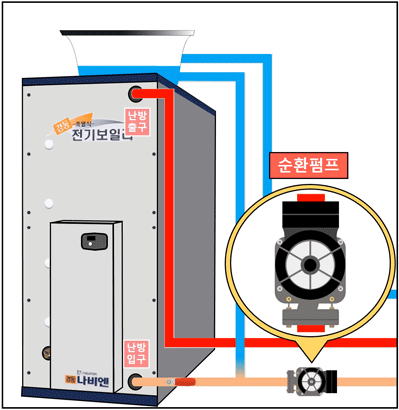

외장형 순환펌프 가동상태 확인

5. 난방 분배기 배관에서 배관 내 에어제거 작업을 진행해 주세요.
① 난방 분배기 밸브를 하나만 열고 나머지는 잠궈줍니다.

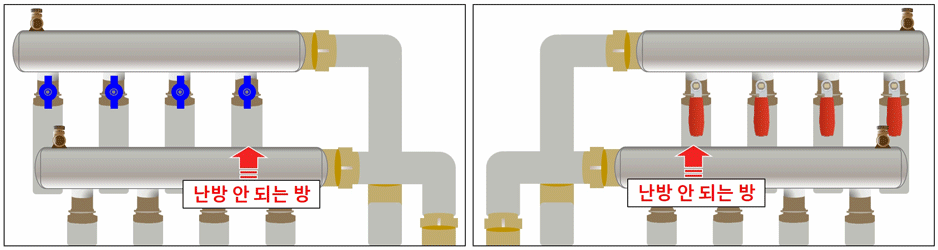

난방 분배기 밸브 하나만 열기

② 보일러를 가동시켜 주세요.



③ 난방공급 측 공기빼기 밸브를 열어 3~5분 정도 공기가 나오지 않을 때까지 물을 뺍니다.

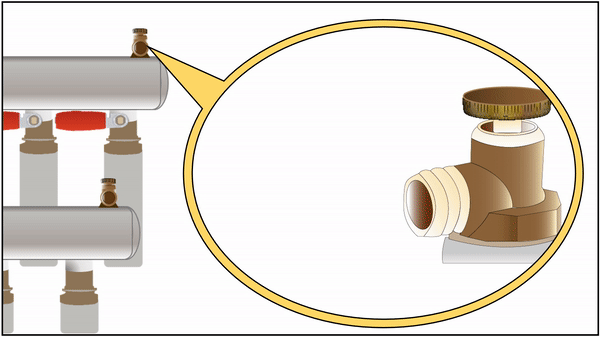

난방공급 측 공기 빼기 밸브 확인

④ 동일한 방법으로 나머지 분배기 밸브들도 하나씩 열어가며 에어제거 작업을 진행해 주세요.

보일러 본체 온도가 50도 이하인 경우

■ 조치 방법
1. 제품 내부의 누전차단기가 꺼져있는지 확인하고 꺼져있는 경우에는 안전에 유의하여 켜주시기 바랍니다.

[TIP] 제품 누전차단기 및 콘트롤러의 위치
누전차단기와 콘트롤러는 제품의 판넬 내부에 있으며 판넬을 여는 방법은 좌측에 매미고리 2개를 풀어 주신 후 판넬 문을 우측으로 열어주시면 됩니다.

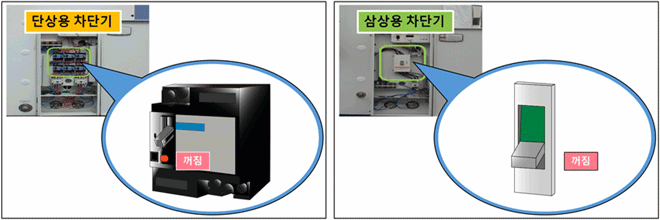

누전 차단기 확인

2. 콘트롤러의 설정온도 다이얼을 돌려 70도 이상으로 설정한 이후 콘트롤러의 좌측에 위치한 검정색 조작부 커버를 벗기고 조작부 커버 안쪽에 위치한 검정색 초기화 버튼을 1초간 눌러주세요.

▶ 누전차단기를 올려도 다시 떨어지거나 동일 현상 발생시에는 엔지니어의 점검이 필요합니다.
